应用聚焦 为“硬”而生：钻石研磨垫在光电及半导体材料精密减薄中的关键作用

在光电和半导体器件的制造流程中，晶圆或基片的“减薄”是决定最终性能和可靠性的关键一步。面对蓝宝石、碳化硅（SiC）、光学玻璃等高硬度、高脆性材料，传统的减薄方式捉襟见肘。深圳市杰盛达晶体材料有限公司为您解析，钻石研磨垫为何能成为突破这一瓶颈的“秘密武器”。

以LED衬底（蓝宝石）、光学窗口、半导体晶圆为代表的硬脆材料，其减薄和整平工序直接关系到后续加工的难易度和芯片的散热、电气性能。这一环节要求极高的平整度（TTV）、均匀性和表面完整性。

钻石研磨垫正是在此背景下展现出其独特价值：

专为硬脆材料设计：钻石作为自然界最硬的物质，是加工蓝宝石（莫氏硬度9）、碳化硅、各类光学玻璃和陶瓷材料的理想磨料。固结磨料的形式确保了在重载荷下依然有持续、稳定的切削力。

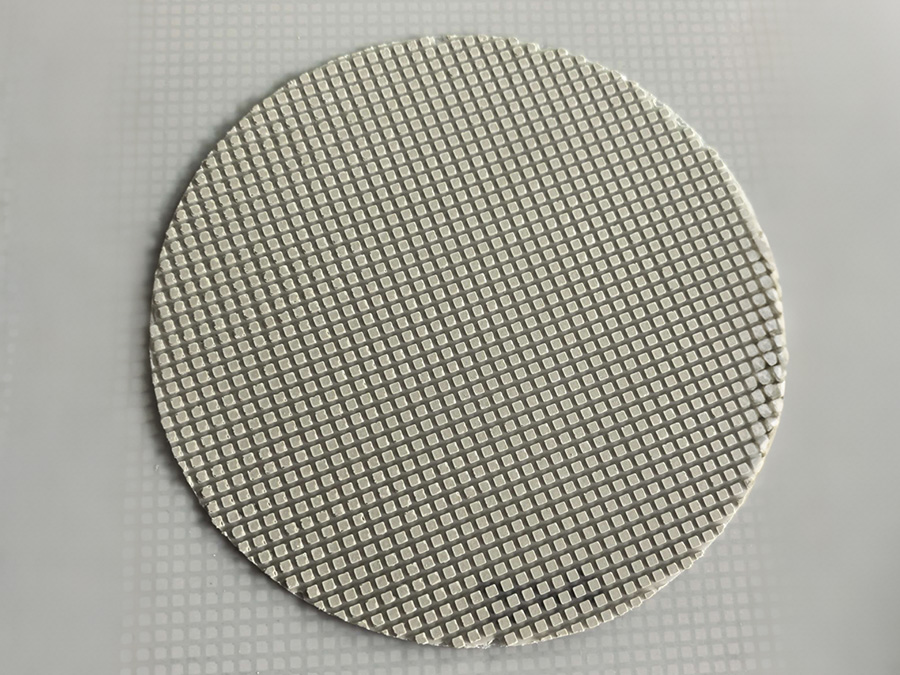

出色的平坦化能力：在减薄阶段，首要目标是快速去除材料并获得高度平坦的表面。钻石研磨垫凭借其刚性的切削结构，能有效修正前道工序遗留的形貌误差，为后续的精细抛光奠定良好基础。其优化设计的磨粒层形状有助于获得优越的工件面型控制（TTV、翘曲度等）。

适配现有设备，兼容性强：钻石研磨垫通常设计有背胶，可以便捷地粘贴在用户现有的研磨盘或抛光盘上，无需额外的资本投入即可实现工艺升级。其尺寸可根据客户需求定制（例如，直径范围可从300mm至1200mm），粒度选择多样（如4μm、9μm、20μm、30μm等），以满足从粗磨到精磨的不同阶段需求。

行业应用案例：

蓝宝石衬底：用于LED及消费电子领域的蓝宝石片减薄。

光学玻璃：用于精密镜头、滤光片等平面玻璃的研磨。

半导体材料：用于碳化硅（SiC）、氮化镓（GaN）等第三代半导体晶圆的减薄。

陶瓷基板：用于氧化铝、氮化铝等散热基板的平坦化。

杰盛达价值：

深圳市杰盛达晶体材料有限公司致力于为客户提供从粗研磨到精密抛光的一站式耗材解决方案。我们的钻石研磨垫产品，凭借优异的切削性能和稳定的质量，旨在帮助客户“攻坚克难”，在保障高品质加工的同时，提升良率和产能。
